Region De Saturacion De Un Transistor
Imagina que tienes un grifo de agua. Puedes abrirlo poco, mucho o cerrarlo por completo. Un transistor, en su región de saturación, es como ese grifo completamente abierto. El agua fluye al máximo, sin importar cuánto más gires la llave.
En este artículo, vamos a explorar la región de saturación de un transistor. Desglosaremos este concepto clave. Veremos qué significa y cómo funciona.
¿Qué es un Transistor?
Antes de meternos en la saturación, repasemos qué es un transistor. Un transistor es un componente electrónico. Actúa como un interruptor o un amplificador de señales. Imagina que es un pequeño grifo electrónico. Puede controlar el flujo de corriente en un circuito.
Existen diferentes tipos de transistores. Uno común es el transistor bipolar de juntura (BJT). Usaremos este tipo como ejemplo principal. Tiene tres terminales: la base, el colector y el emisor. La base controla el flujo de corriente entre el colector y el emisor.
Las Regiones de Operación de un Transistor
Un transistor puede operar en diferentes regiones. Cada región tiene un comportamiento distinto. Las regiones principales son: corte, activa y saturación.

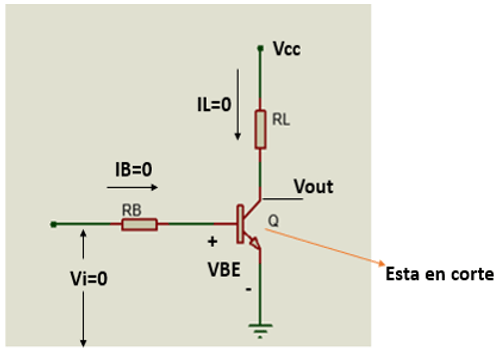

En la región de corte, el transistor está "apagado". No permite el flujo de corriente entre el colector y el emisor. En la región activa, el transistor amplifica la señal aplicada a la base. Finalmente, llegamos a la región de saturación, que es nuestro foco principal.
Entendiendo la Región de Saturación
En la región de saturación, el transistor está completamente "encendido". Permite el máximo flujo de corriente posible entre el colector y el emisor. No importa cuánto más aumentes la corriente en la base. La corriente del colector ya no aumentará. Está limitada por otros factores en el circuito, como la resistencia.
Piensa en una bombilla conectada a una batería a través de un transistor. En la región de saturación, la bombilla brilla con su máximo brillo posible. Aumentar aún más la corriente en la base del transistor no hará que la bombilla brille más.
Condiciones para la Saturación
Para que un transistor entre en la región de saturación, deben cumplirse ciertas condiciones. La más importante es que la corriente de base (IB) debe ser lo suficientemente alta. Esto significa que la corriente que entra a la base debe ser lo suficientemente grande para "encender" completamente el transistor.
Otra condición importante es que la tensión colector-emisor (VCE) sea muy baja. Idealmente, se acerca a cero. Esto significa que casi no hay caída de tensión entre el colector y el emisor. El transistor actúa como un interruptor cerrado.
Ejemplo Práctico
Imagina que estás controlando un motor pequeño con un transistor. Quieres que el motor gire a su máxima velocidad. Aplicas una corriente suficiente a la base del transistor. Esto lleva al transistor a la región de saturación. El motor recibe la máxima corriente permitida y gira a su máxima velocidad.
Si aumentaras aún más la corriente en la base, el motor no giraría más rápido. El transistor ya está completamente "encendido". La velocidad del motor está limitada por la tensión de la batería y las características del motor.
Aplicaciones de la Región de Saturación
La región de saturación es muy útil en aplicaciones de conmutación. Un interruptor es un dispositivo que simplemente enciende o apaga un circuito. Los transistores en saturación se utilizan para crear interruptores electrónicos rápidos y eficientes.
Por ejemplo, en circuitos digitales, los transistores se utilizan para representar los estados lógicos "0" y "1". Cuando un transistor está en corte, representa el estado "0". Cuando está en saturación, representa el estado "1".
En resumen, la región de saturación de un transistor es un estado "encendido" total. Permite el máximo flujo de corriente posible. Es crucial para entender cómo los transistores funcionan como interruptores en muchos dispositivos electrónicos.
