Que Establece La Ley De Kirchhoff

Analizar y resolver problemas usando las leyes de Kirchhoff requiere un enfoque metódico. Comienza por comprender profundamente los principios fundamentales.

Paso 1: Identificación y Definición del Problema

Empieza leyendo el problema cuidadosamente. Determina qué se está pidiendo resolver. Identifica las variables conocidas y desconocidas. Esencialmente, traduce el problema a un lenguaje manejable. Considera que el problema podría estar buscando corrientes, voltajes o potencias.

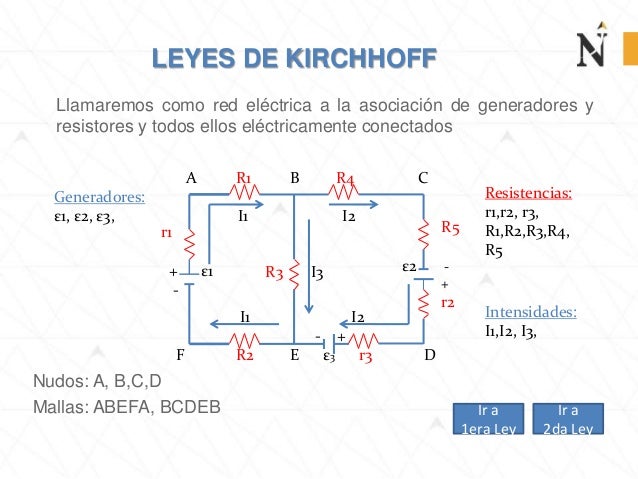

Paso 2: Dibujo y Etiquetado del Circuito

Dibuja un diagrama del circuito claramente. Etiqueta todos los componentes: resistencias, fuentes de voltaje, fuentes de corriente. Asigna nombres únicos a cada nodo y malla. Esta representación visual facilitará el análisis posterior.

Paso 3: Asignación de Corrientes y Polaridades

Asigna una dirección a la corriente en cada rama del circuito. Es crucial ser consistente con las direcciones asignadas. Si la dirección real de la corriente es opuesta a la asignada, el resultado será negativo. Marca las polaridades de los voltajes en cada componente pasivo según la dirección de la corriente asignada. Recuerda que la corriente entra por el terminal positivo y sale por el negativo en una resistencia.

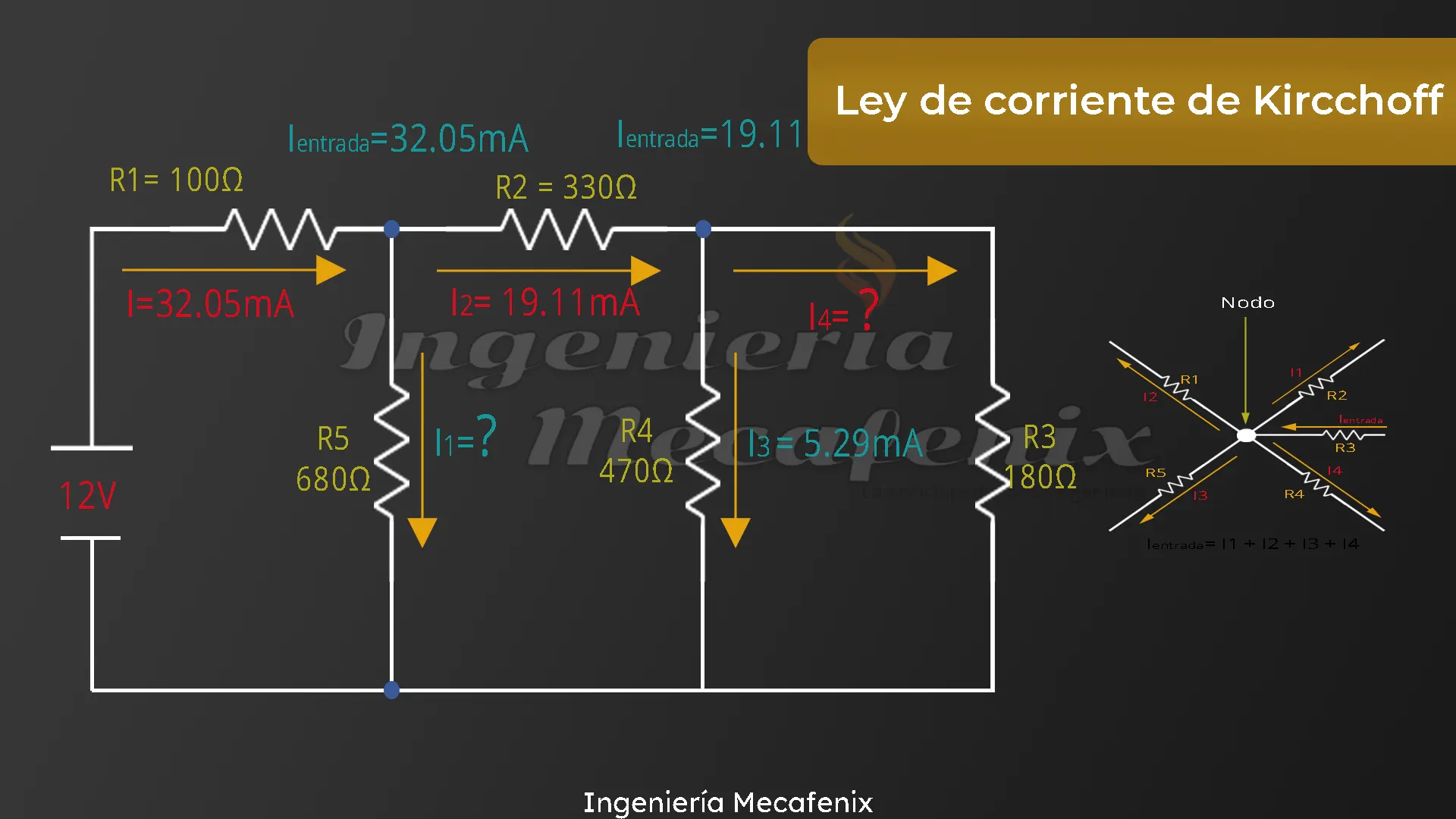

Paso 4: Aplicación de la Ley de Nodos (Ley de Corriente de Kirchhoff - LCK)

Selecciona un nodo en el circuito. Aplica la Ley de Corriente de Kirchhoff (LCK) a ese nodo. La LCK establece que la suma algebraica de las corrientes que entran a un nodo es igual a la suma algebraica de las corrientes que salen del nodo. Escribe la ecuación correspondiente al nodo seleccionado. Repite este proceso para otros nodos, asegurándote de no incluir nodos que generen ecuaciones linealmente dependientes. Usualmente, necesitas n-1 ecuaciones de nodos, donde n es el número de nodos.

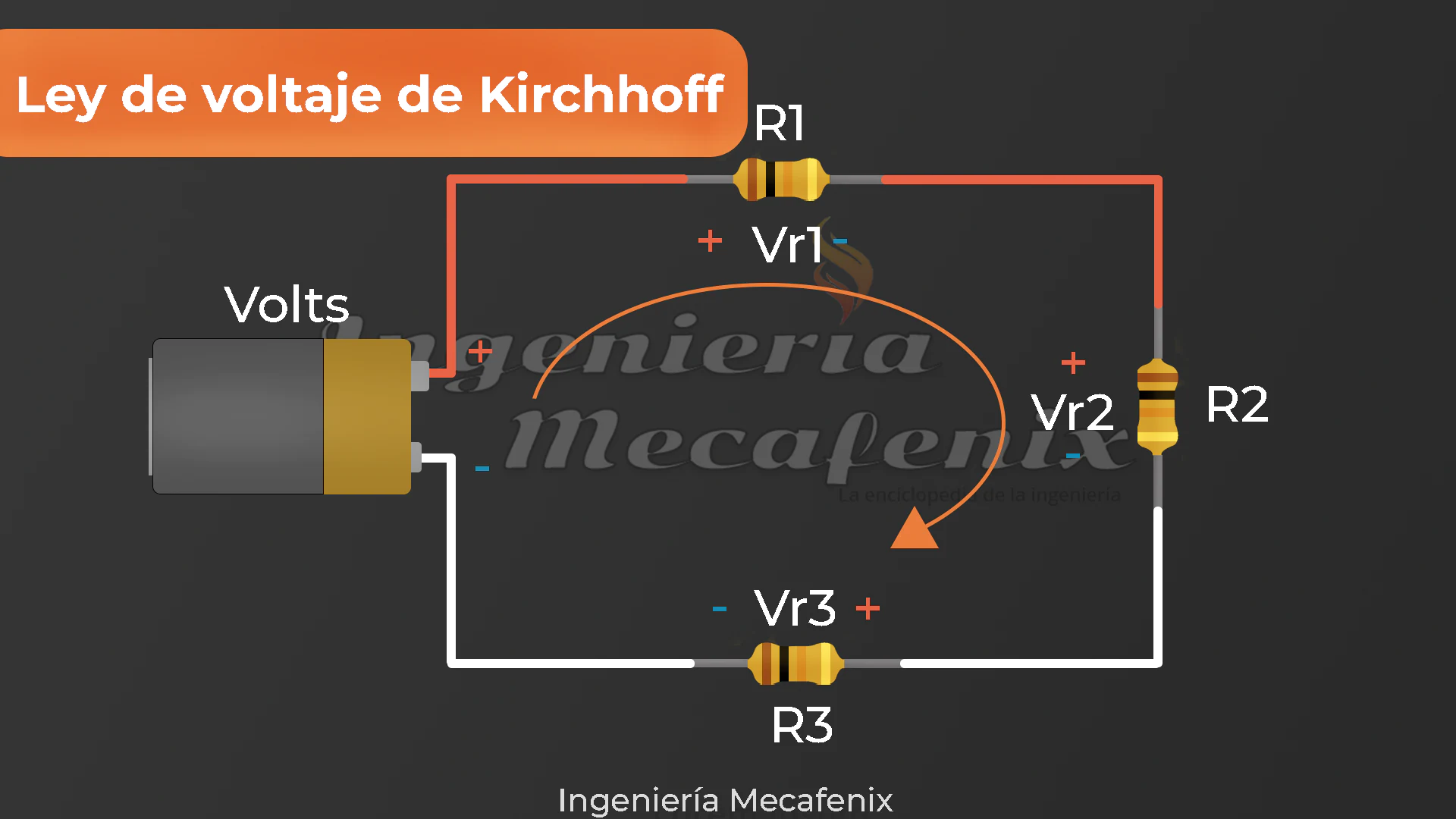

Paso 5: Aplicación de la Ley de Mallas (Ley de Voltaje de Kirchhoff - LVK)

Identifica las mallas independientes en el circuito. Una malla es un camino cerrado en el circuito que no contiene otros caminos cerrados en su interior. Aplica la Ley de Voltaje de Kirchhoff (LVK) a cada malla. La LVK establece que la suma algebraica de los voltajes alrededor de una malla cerrada es igual a cero. Escribe la ecuación correspondiente a cada malla, prestando atención a las polaridades de los voltajes. Recuerda que el voltaje aumenta cuando sigues la malla desde el terminal negativo al positivo de un componente.

Paso 6: Resolución del Sistema de Ecuaciones

Ahora tienes un sistema de ecuaciones lineales. El número de ecuaciones debe ser igual al número de incógnitas (corrientes y voltajes desconocidos). Resuelve este sistema de ecuaciones utilizando álgebra. Puedes utilizar métodos como la sustitución, la eliminación o el uso de matrices (por ejemplo, la regla de Cramer o la eliminación de Gauss). Si usas software, verifica que las ecuaciones sean correctas.

Paso 7: Interpretación de los Resultados

Una vez que has encontrado las soluciones para las corrientes y los voltajes, interprétalas. Si una corriente tiene un valor negativo, significa que la dirección real de la corriente es opuesta a la dirección que asignaste inicialmente. Verifica que tus resultados sean consistentes con las leyes de Kirchhoff. Calcula las potencias en cada elemento si es necesario. Asegúrate que la potencia total generada es igual a la potencia total disipada.

Paso 8: Verificación y Validación

Finalmente, verifica tus resultados. Utiliza software de simulación de circuitos (como SPICE) para comprobar tus cálculos. Si es posible, realiza mediciones físicas en un circuito real para validar tus resultados. Este paso es crucial para garantizar la exactitud de tu análisis. Considera si las soluciones son físicamente razonables, como resistencias con potencias realistas.

Recuerda practicar con diversos problemas para afianzar tu comprensión y habilidad en la aplicación de las leyes de Kirchhoff. Con la práctica constante, dominarás estas herramientas fundamentales del análisis de circuitos.
