Que Es Una Seccion En Dibujo Tecnico

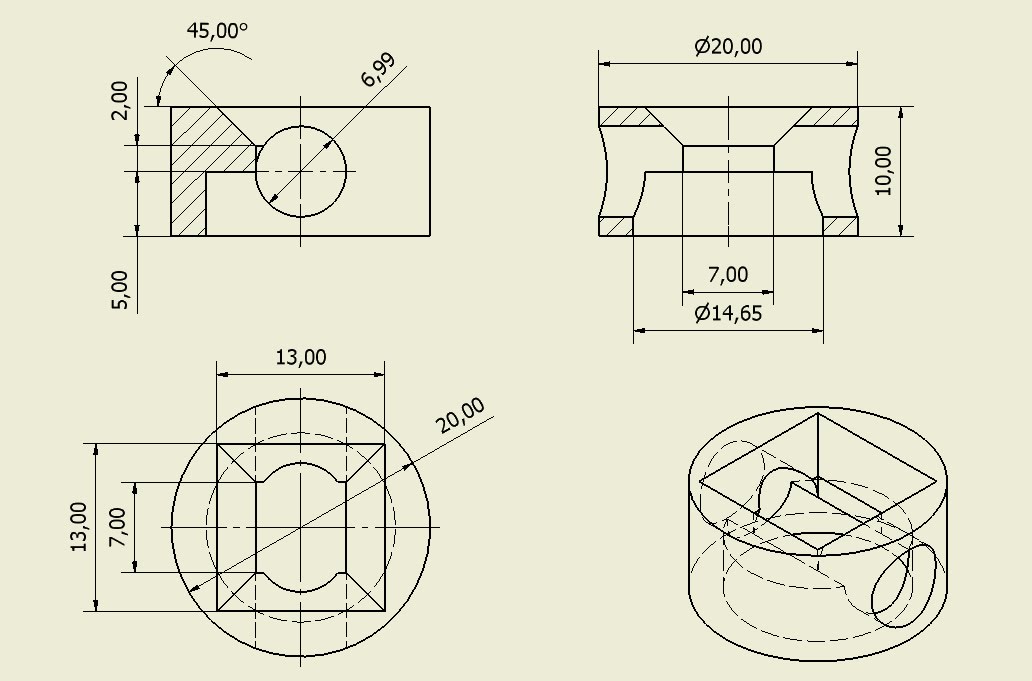

Una sección en dibujo técnico es una representación gráfica que muestra el interior de un objeto, como si este hubiera sido cortado por un plano imaginario. Imagina que partes una manzana por la mitad para ver sus semillas y el centro. Eso es básicamente una sección.
El propósito principal de una sección es revelar detalles internos que no se pueden ver desde el exterior. Esto es crucial para entender la forma, la construcción y los componentes internos de una pieza o ensamblaje.
Aquí te explicamos cómo se crea una sección paso a paso:
- Define el plano de corte: Primero, debes imaginar un plano que atraviesa el objeto. Este plano se representa con una línea de corte en la vista principal del dibujo. La línea de corte generalmente tiene flechas en sus extremos que indican la dirección de la vista de la sección. Las flechas llevan una letra que identifica la sección (por ejemplo, A-A).
- Dibuja la vista de la sección: Ahora, dibuja una nueva vista que represente la superficie expuesta por el plano de corte. Esta vista muestra el interior del objeto.
- Aplica el rayado de sección: Las áreas que fueron cortadas por el plano se rellenan con un patrón de líneas diagonales paralelas, llamado rayado de sección o achurado. Este rayado indica que esa parte del material ha sido cortada.
- Diferentes materiales, diferentes rayados: Aunque un rayado estándar (generalmente a 45 grados) se usa comúnmente, existen diferentes tipos de rayado para representar diferentes materiales. Una leyenda o nota en el dibujo debe indicar qué tipo de rayado corresponde a cada material.
Tipos comunes de secciones:
Sección Completa: El plano de corte atraviesa todo el objeto.
Media Sección: Solo se corta la mitad del objeto, mostrando el interior en un lado y el exterior en el otro.
Sección Desplazada: El plano de corte se desplaza para mostrar detalles importantes en diferentes planos dentro del objeto.
Las secciones son herramientas muy importantes en dibujo técnico. Permiten una comprensión clara y precisa de la construcción interna de objetos complejos, facilitando la fabricación, el ensamblaje y el mantenimiento.
Recuerda que la precisión y la claridad son fundamentales al dibujar secciones. Un buen dibujo de sección debe ser fácil de entender y proporcionar la información necesaria para interpretar el diseño del objeto.
