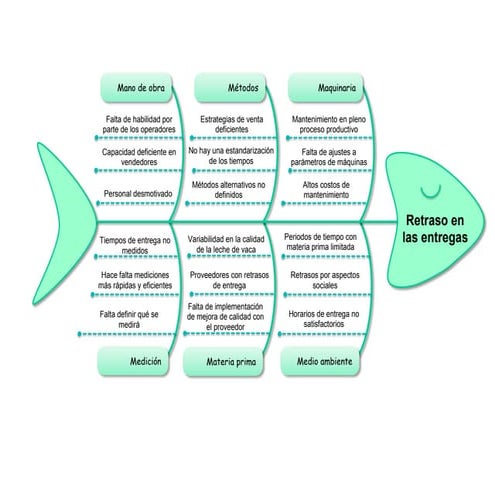

¿Qué es el Diagrama de Ishikawa? Es una herramienta visual, también conocida como diagrama de espina de pescado o diagrama de causa y efecto, que se utiliza para identificar las posibles causas de un problema o efecto específico.
La construcción del diagrama se realiza paso a paso:
- Definir el problema (Efecto): Identifica claramente el problema que se va a analizar. Este problema se escribe en el lado derecho del diagrama, en la "cabeza" del pescado. Ejemplo: "Altas devoluciones de productos dañados".
- Identificar las Categorías Principales (Causas Mayores): Generalmente se utilizan las 6Ms (o variantes de estas): Máquina, Mano de Obra, Método, Materiales, Medición, Medio Ambiente. Estas categorías se dibujan como las espinas principales que se conectan a la espina dorsal del pescado. Ejemplo: Para "Altas devoluciones...", podríamos usar: "Embalaje", "Transporte", "Fabricación", "Almacenamiento".
- Identificar las Causas Secundarias (Causas Menores): Para cada categoría principal, se identifican las causas secundarias que contribuyen al problema. Se dibujan como espinas más pequeñas conectadas a las espinas principales. Ejemplo: Bajo "Embalaje", podríamos tener: "Materiales débiles", "Empaque inadecuado".
- Analizar y Priorizar las Causas: Una vez completado el diagrama, se analizan todas las posibles causas y se priorizan aquellas que tienen mayor impacto en el problema. Se pueden usar técnicas como el Diagrama de Pareto para ayudar a priorizar.
Ejemplo Final: La "cabeza" del pescado sería "Altas devoluciones de productos dañados". De ella, saldrían las espinas principales ("Embalaje", "Transporte", etc.). Y de cada una de estas, saldrían espinas más pequeñas detallando las causas específicas (e.g., bajo "Embalaje": "Materiales débiles").
Usos Prácticos: El Diagrama de Ishikawa es valioso para la resolución de problemas complejos y para la mejora continua de procesos. Permite identificar las causas raíz de los problemas y facilita la implementación de soluciones efectivas.
