Diseño De Vigas A Cortante Ejercicios Resueltos

¡Hola estudiantes! Vamos a prepararnos juntos para el examen de Diseño de Vigas a Cortante. No se preocupen, con esta guía y algunos ejercicios resueltos, ¡estarán listos para triunfar!

Conceptos Clave: Cortante y Vigas

Primero, recordemos lo básico. El cortante es una fuerza que actúa paralelamente a la sección transversal de la viga. Esta fuerza tiende a cortar o deslizar la viga. Es crucial entender cómo se distribuye esta fuerza dentro de la viga.

Las vigas son elementos estructurales diseñados para resistir cargas aplicadas. El diseño de vigas a cortante implica asegurar que la viga pueda soportar las fuerzas cortantes sin fallar. Debemos garantizar la seguridad y funcionalidad de la estructura.

Resistencia al Cortante del Concreto (Vc)

El concreto por sí solo ofrece cierta resistencia al cortante. Esta resistencia se denomina Vc. El valor de Vc depende de factores como la resistencia del concreto (f'c) y el ancho de la viga (bw).

Generalmente, se calcula con la siguiente formula simplificada: Vc = 0.53 * √(f'c) * bw * d, donde d es la distancia desde la fibra extrema en compresión al centroide del acero de tensión. Es fundamental recordar esta fórmula. Entender los parámetros de la formula es necesario.

Es importante recordar que esta es una simplificación y existen fórmulas más precisas. Siempre revisen el código de diseño aplicable (ACI, Eurocódigo, etc.) para obtener la formula correcta. La precisión es clave para la seguridad.

Refuerzo por Cortante (Vs)

Cuando la fuerza cortante aplicada (Vu) excede la resistencia del concreto (Vc), se requiere refuerzo por cortante. Este refuerzo generalmente consiste en estribos de acero. Los estribos ayudan a resistir la fuerza cortante adicional.

El refuerzo por cortante, Vs, se calcula de manera que la resistencia total al cortante (φVc + φVs) sea mayor o igual a la fuerza cortante última (Vu). El factor de reducción de resistencia φ es importante.

La formula para calcular Vs es: Vs = (Av * fy * d) / s, donde Av es el área del refuerzo de cortante dentro de una distancia 's', fy es el limite de fluencia del acero, d es la distancia desde la fibra extrema en compresión al centroide del acero de tensión y s es el espaciamiento del refuerzo por cortante. Esta formula nos permite dimensionar el acero de refuerzo por cortante.

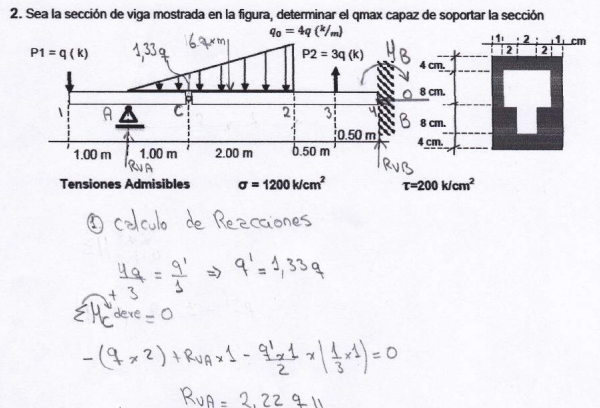

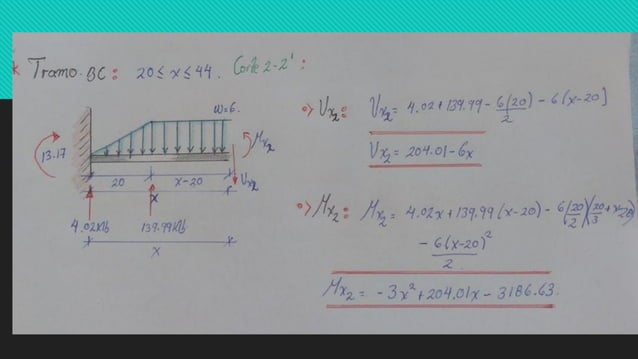

Ejercicios Resueltos: Un Ejemplo Práctico

Ahora, veamos un ejemplo para solidificar los conceptos. Imaginemos una viga rectangular con: f'c = 28 MPa, fy = 420 MPa, bw = 300 mm, d = 500 mm, y Vu = 300 kN. Necesitamos determinar el espaciamiento de los estribos.

1. Calculamos Vc: Vc = 0.53 * √(28) * 300 * 500 ≈ 42000 N = 42 kN. Recuerden usar las unidades consistentes.

2. Calculamos Vu/φ, donde φ es el factor de reducción de resistencia (normalmente 0.75 para cortante). Vu/φ = 300 kN / 0.75 = 400 kN. Este es el cortante que debe resistir el concreto y el acero en conjunto.

3. Calculamos el cortante que debe resistir el acero (Vs): Vs = Vu/φ - Vc = 400 kN - 42 kN = 358 kN = 358000 N. El acero debe tomar la diferencia entre Vu/φ y Vc.

4. Asumimos estribos de dos ramas (Av = 2 * área de la barra utilizada). Supongamos que usamos barras de 10 mm de diámetro (Av ≈ 157 mm²). Elegir el diámetro de la barra es parte del diseño.

5. Calculamos el espaciamiento (s): s = (Av * fy * d) / Vs = (157 mm² * 420 MPa * 500 mm) / 358000 N ≈ 92 mm. El espaciamiento es clave para una correcta resistencia al cortante.

6. Verificamos el espaciamiento máximo permitido por el código. Este espaciamiento máximo depende de las dimensiones de la viga y de Vs. Consultar el código es esencial.

Puntos Clave para el Examen

Entender el concepto de cortante y cómo actúa en las vigas.
Conocer la resistencia al cortante del concreto (Vc) y cómo se calcula.
Comprender la necesidad del refuerzo por cortante (Vs) y cómo se calcula.
Saber aplicar las fórmulas para determinar el espaciamiento de los estribos.
Recordar el factor de reducción de resistencia φ y su importancia.
Siempre consultar el código de diseño aplicable.
