Como Resolver Capacitores En Serie Y Paralelo
Resolver circuitos de capacitores en serie y paralelo es fundamental en electrónica. Aquí te guiaremos paso a paso.
Identificar la Configuración
Primero, determina si los capacitores están en serie o en paralelo. Identificar la configuración es el primer paso. Esto impactará directamente la forma en que los calculas. Observa cuidadosamente el diagrama del circuito.
Capacitores en Serie
En una configuración en serie, los capacitores están conectados uno tras otro. La carga (Q) es la misma para todos los capacitores. El voltaje total (V) se divide entre los capacitores.
Para calcular la capacitancia equivalente (Ceq) de capacitores en serie, usa la siguiente fórmula:
1/Ceq = 1/C1 + 1/C2 + 1/C3 + ...
Donde C1, C2, C3, etc., son las capacitancias individuales. Resuelve para Ceq, obteniendo el inverso del resultado.
Ejemplo: Si tienes dos capacitores en serie, uno de 2 μF y otro de 4 μF:
1/Ceq = 1/2 + 1/4 = 3/4
Ceq = 4/3 μF ≈ 1.33 μF.

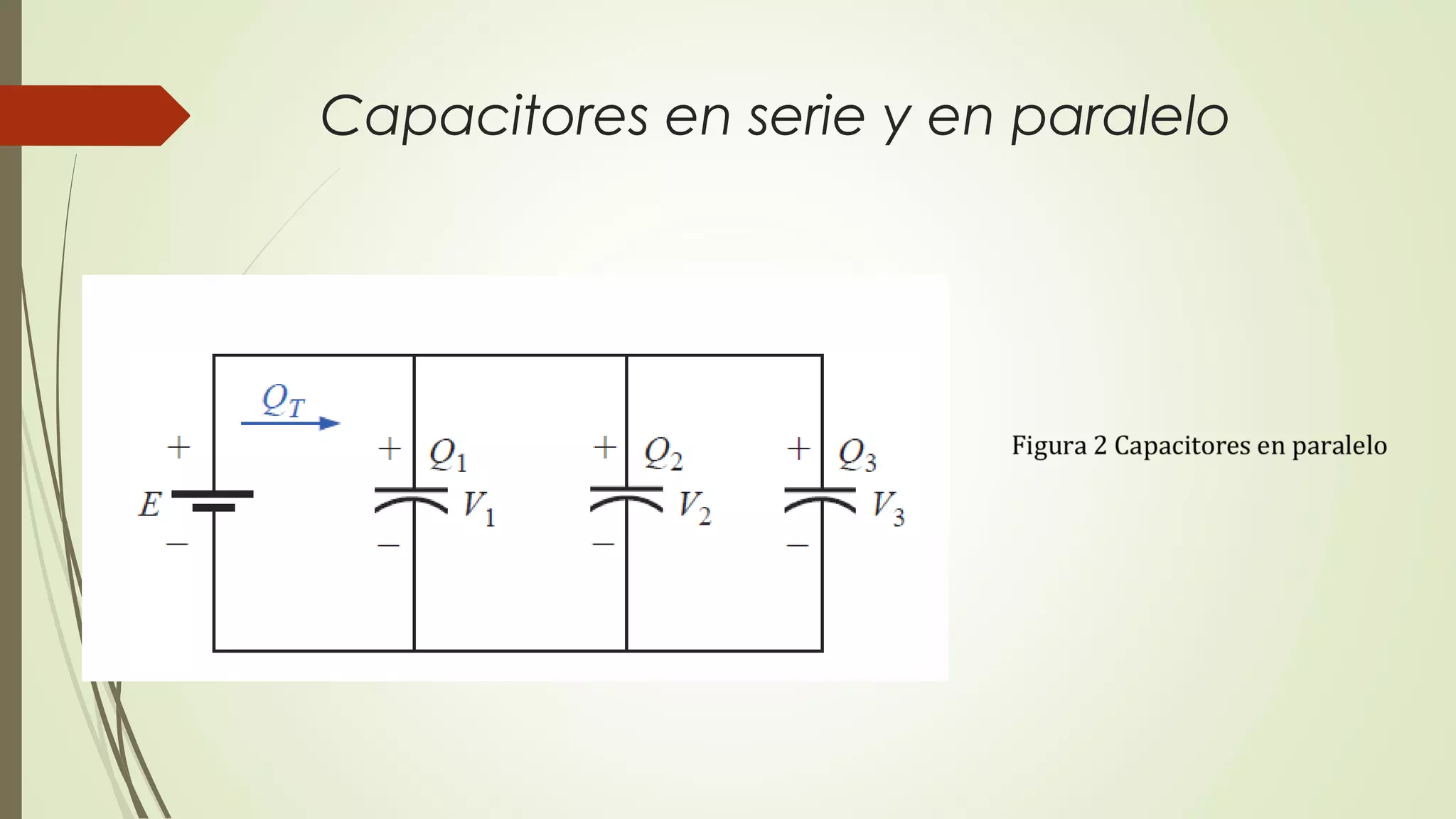

Capacitores en Paralelo
En una configuración en paralelo, los capacitores están conectados lado a lado. El voltaje (V) es el mismo para todos los capacitores. La carga total (Q) es la suma de las cargas individuales.
Para calcular la capacitancia equivalente (Ceq) de capacitores en paralelo, simplemente suma las capacitancias individuales:
Ceq = C1 + C2 + C3 + ...
Donde C1, C2, C3, etc., son las capacitancias individuales.
Ejemplo: Si tienes dos capacitores en paralelo, uno de 3 μF y otro de 5 μF:
Ceq = 3 + 5 = 8 μF.
Circuitos Mixtos
Algunos circuitos contienen combinaciones de capacitores en serie y en paralelo. En estos casos, simplifica el circuito paso a paso. Identifica secciones que estén puramente en serie o en paralelo.
Calcula la capacitancia equivalente de esas secciones. Reemplaza esas secciones con su capacitancia equivalente. Repite el proceso hasta que tengas un solo capacitor equivalente.
Ejemplo: Un circuito con C1 y C2 en serie, y esa combinación en paralelo con C3.
Primero, calcula la capacitancia equivalente de C1 y C2 (en serie). Luego, suma esa capacitancia equivalente a C3 (en paralelo).
Cálculo de Carga y Voltaje
Una vez que tengas la capacitancia equivalente (Ceq) del circuito, puedes calcular la carga total (Q) y el voltaje (V).
Usa la fórmula: Q = Ceq * V.
Para capacitores en serie, la carga (Q) es la misma para cada capacitor. Puedes calcular el voltaje individual de cada capacitor usando: V = Q/C.
Para capacitores en paralelo, el voltaje (V) es el mismo para cada capacitor. Puedes calcular la carga individual de cada capacitor usando: Q = C * V.
Consejos Adicionales
Dibuja diagramas simplificados en cada paso. Esto ayuda a visualizar el proceso. Presta atención a las unidades (Faradios, microfaradios, etc.).
Revisa tu trabajo. Asegúrate de que tus cálculos sean correctos. Practica con varios ejemplos. La práctica te hará más competente.
