Como Hacer Una Fuente De 12v Sin Transformador

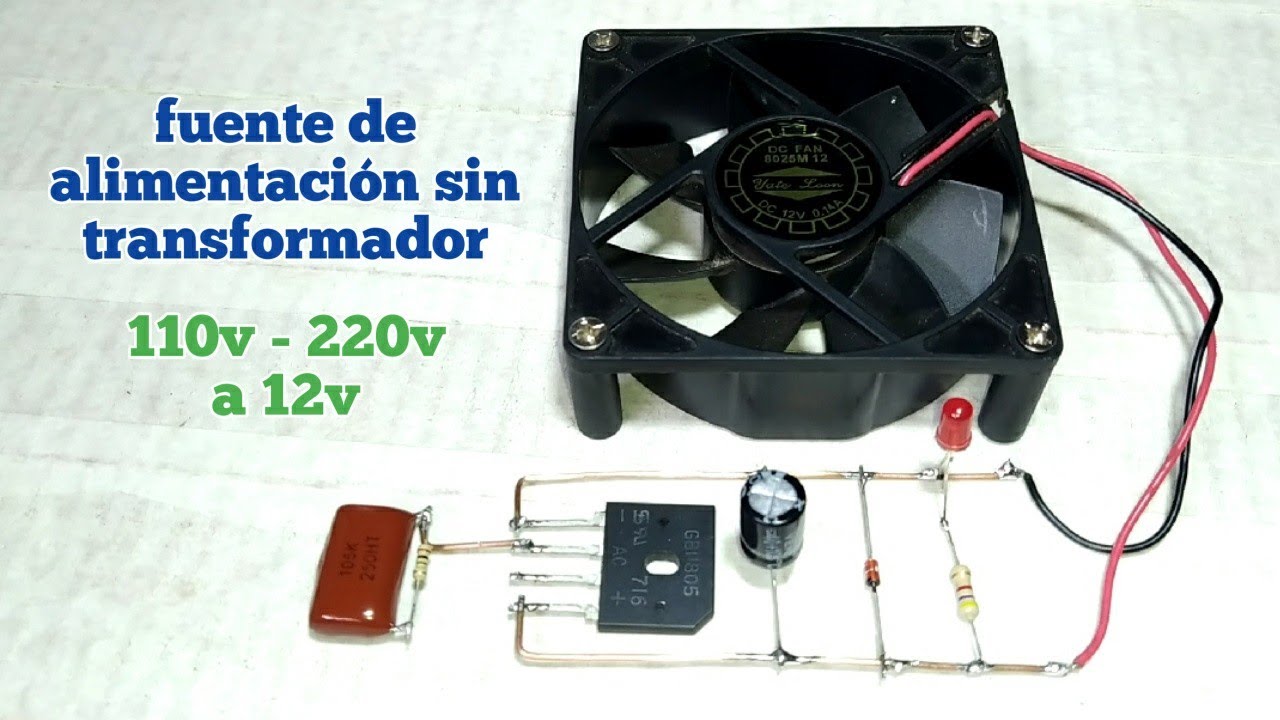

Construir una fuente de 12V sin transformador implica varios pasos.
Paso 1: Reducción de la tensión de red
Primero, es necesario reducir la tensión de la red eléctrica. Se usará un condensador como reactancia capacitiva. Este componente limita la corriente.
El valor del condensador se calcula según la corriente deseada. Un valor común es entre 1 µF y 4.7 µF para pequeñas corrientes. La tensión del condensador debe ser alta, al menos 400V.
Se conecta el condensador en serie con la entrada de CA. Esto reduce la tensión de la red a un nivel más manejable.
Paso 2: Rectificación de la tensión
Después de la reducción, la tensión es todavía alterna. Necesitamos convertirla a continua mediante un puente rectificador.
El puente rectificador está formado por cuatro diodos. Estos diodos se conectan en una configuración específica.
El puente rectificador convierte la tensión alterna en pulsante continua. La tensión pulsante continua tiene picos y valles.
Paso 3: Filtrado de la tensión
La tensión pulsante continua necesita ser suavizada. Un condensador electrolítico realiza esta tarea.
El condensador electrolítico se conecta en paralelo a la salida del puente rectificador. Su capacidad es crucial para reducir el rizado.
Un valor típico para el condensador es entre 470 µF y 1000 µF, con una tensión de al menos 25V.
Paso 4: Regulación de la tensión
La tensión filtrada aún puede variar. Un regulador de tensión proporciona una salida estable de 12V.
El LM7812 es un regulador de tensión común para 12V. Tiene tres terminales: entrada, salida y masa.
Se conecta la entrada del regulador a la salida del condensador de filtro. La salida del regulador proporciona los 12V regulados.
Paso 5: Protección del circuito
La protección es esencial. Se recomienda incluir un fusible.
El fusible se coloca en serie con la entrada de CA. Protege el circuito contra sobrecargas y cortocircuitos.
Un varistor puede proteger contra sobretensiones transitorias. Se conecta en paralelo a la entrada de CA.
Paso 6: Diseño de la placa de circuito
Para mayor seguridad, se usa una placa de circuito impreso. Esto proporciona una conexión eléctrica sólida.
Se diseña la placa para acomodar todos los componentes. Se crean las pistas para conectar los componentes correctamente.
Es importante aislar adecuadamente las partes de alta tensión. Esto minimiza el riesgo de descargas eléctricas.
Paso 7: Prueba y verificación

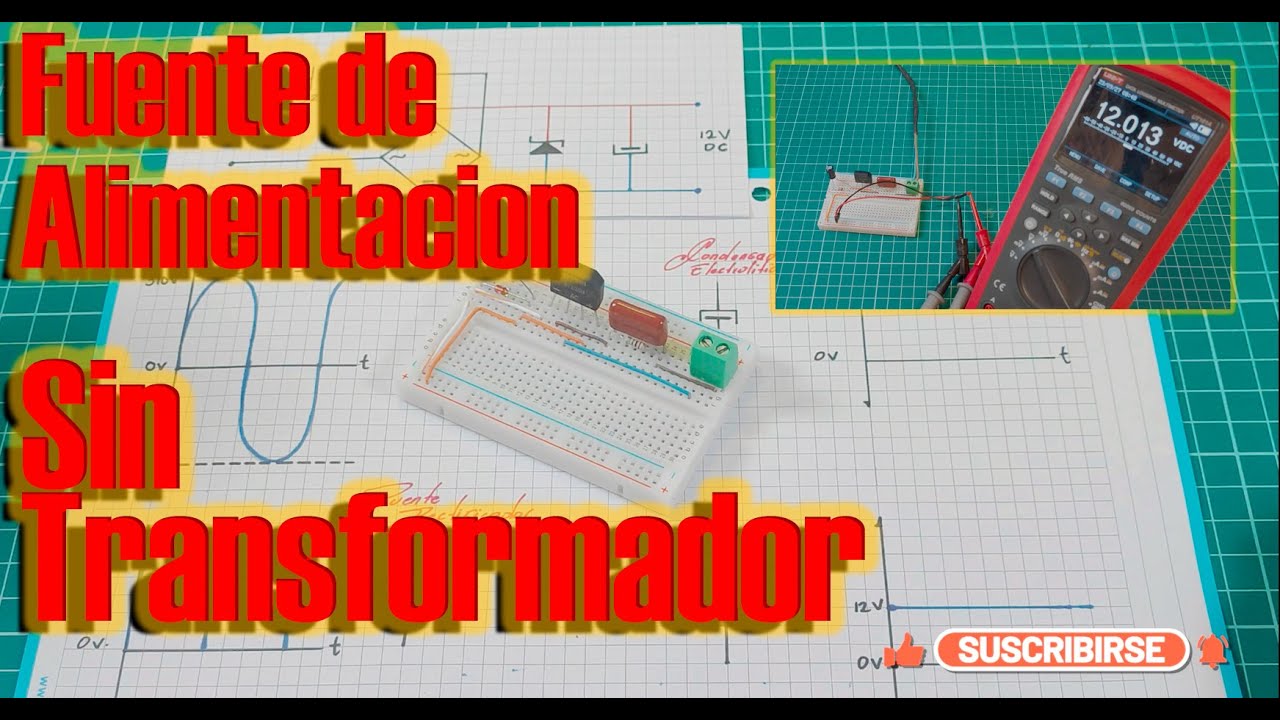

Después del montaje, se debe probar el circuito. Se usa un multímetro para medir la tensión de salida.
Se verifica que la tensión de salida sea de 12V. Se comprueba la estabilidad de la tensión bajo diferentes cargas.
La seguridad es primordial. Asegúrese de trabajar en un entorno seguro. Evite el contacto con partes expuestas mientras está energizado.
Advertencia: Trabajar con tensiones de red es peligroso. Si no tiene experiencia, busque ayuda de un profesional. La construcción de fuentes de alimentación sin transformador presenta riesgos significativos de descarga eléctrica. Tenga extrema precaución. Este documento es solo una guía general y no asume ninguna responsabilidad por daños o lesiones resultantes de su uso.
