Como Hacer Un Plano De Curvas De Nivel En Autocad
Vamos a aprender cómo hacer un plano de curvas de nivel en AutoCAD. Primero, ¿qué es una curva de nivel? Es una línea imaginaria que une puntos de igual altitud en un terreno. Imagina caminar por una colina; si mantuvieras la misma altura, la trayectoria que seguirías sería una curva de nivel.
El proceso general en AutoCAD involucra los siguientes pasos principales:
- Importar los datos de elevación: Necesitarás datos de elevación del terreno. Estos pueden venir de un levantamiento topográfico, un modelo digital de elevación (MDE), o incluso datos de fuentes online. En AutoCAD, puedes importar estos datos como puntos con atributos de elevación (coordenadas X, Y y Z).

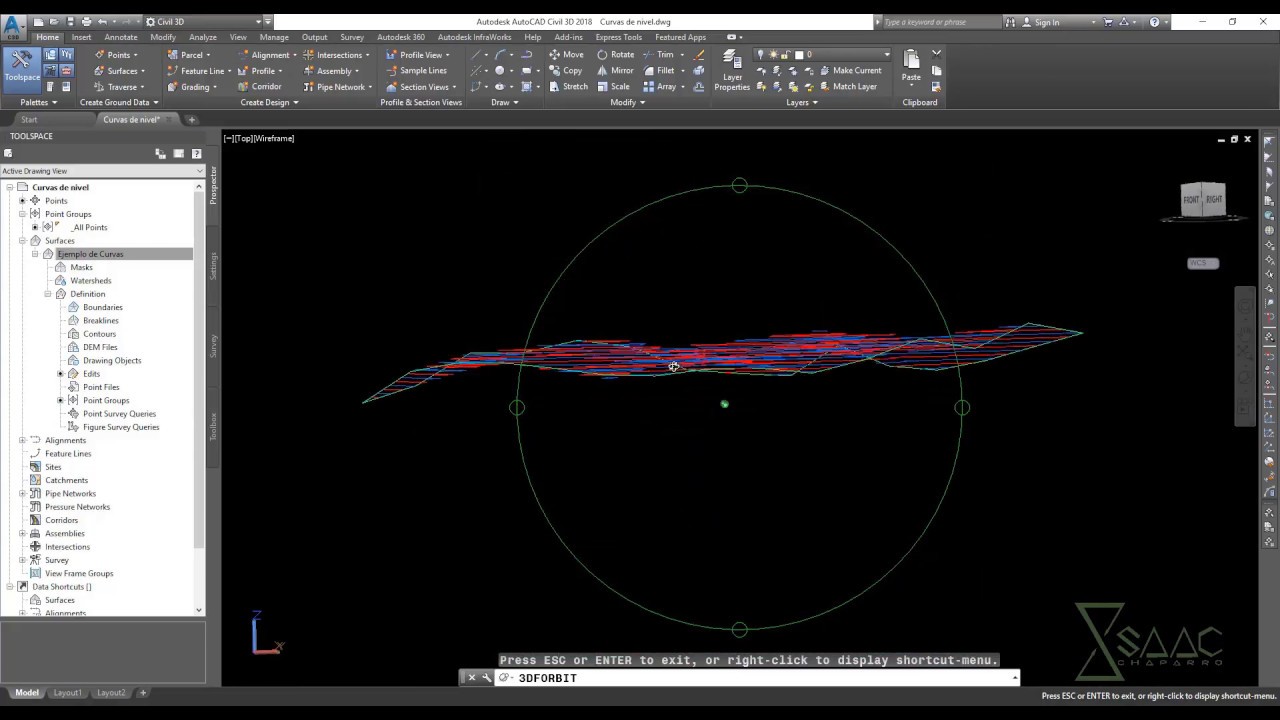

- Crear una superficie TIN (Triangulated Irregular Network): AutoCAD utiliza estos puntos para crear una malla triangular que representa el terreno. Usarás comandos como 'SURFACE' o 'TOPOEDIT' para crear esta superficie. La superficie TIN es la base para generar las curvas de nivel. Piensa en ella como un modelo 3D simplificado del terreno.

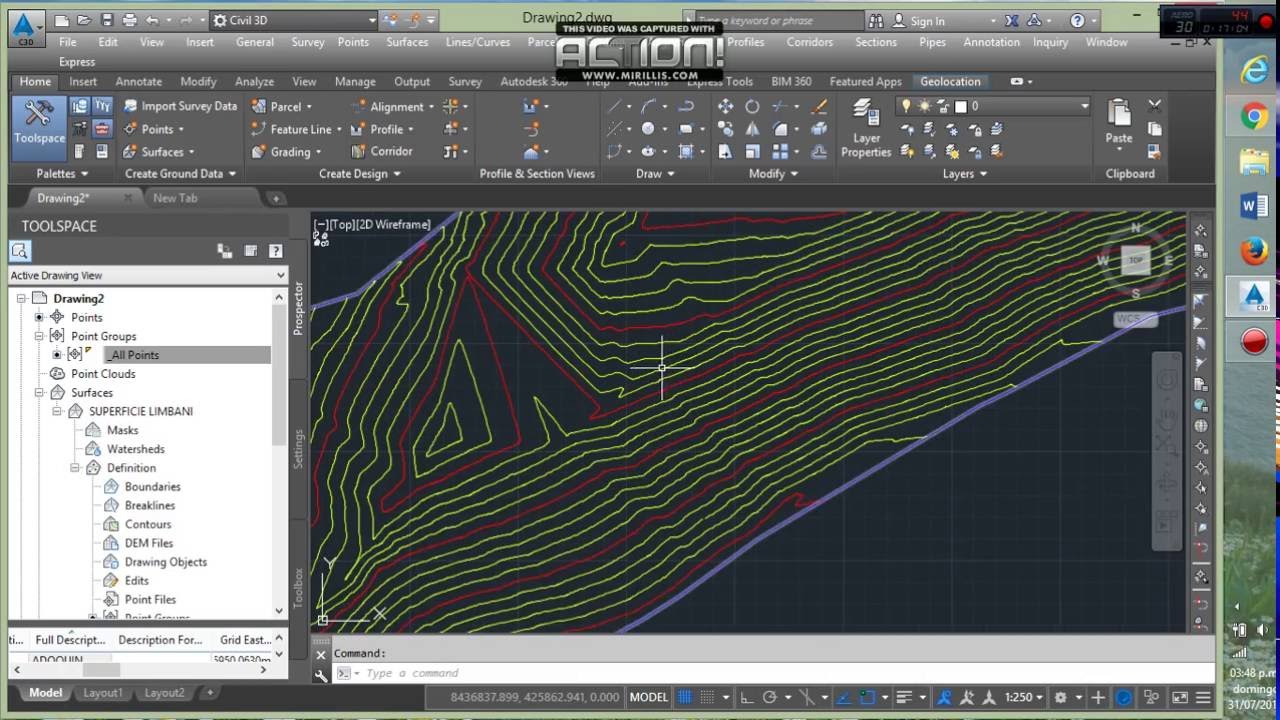

- Generar las curvas de nivel: Una vez creada la superficie TIN, utiliza el comando 'CONTOUR' (Contorno) o la funcionalidad de curvas de nivel dentro de la creación de superficie. Deberás especificar el intervalo de curvas de nivel. Este intervalo define la diferencia de elevación entre cada curva de nivel. Por ejemplo, un intervalo de 1 metro significa que cada curva representa un cambio de altitud de 1 metro.
- Editar y ajustar las curvas: AutoCAD te permitirá editar las curvas de nivel generadas. Puedes suavizarlas, ajustarlas para mejorar la precisión o simplemente eliminar las que no sean necesarias.
- Añadir anotaciones y simbología: Para finalizar, añade etiquetas de elevación a las curvas, una leyenda que explique el intervalo de curvas y cualquier otra información relevante para que el plano sea comprensible.
Aplicaciones Prácticas: Los planos de curvas de nivel son esenciales en la planificación de proyectos de construcción, diseño de carreteras, gestión de recursos naturales, y estudios de impacto ambiental. Por ejemplo, al construir una casa en una pendiente, entender las curvas de nivel te ayudará a determinar la ubicación óptima para minimizar excavaciones y rellenos, ahorrando tiempo y dinero. También son fundamentales para el diseño de sistemas de drenaje y la evaluación de riesgos de inundación.
