Coeficiente De Acoplamiento De Un Transformador

El coeficiente de acoplamiento de un transformador, denotado por la letra k, indica la eficiencia con la que el flujo magnético generado por una bobina (el primario) enlaza a la otra bobina (el secundario).

Si todo el flujo producido por el primario enlaza el secundario, entonces k = 1, lo que se denomina acoplamiento perfecto. En la práctica, esto nunca ocurre completamente debido a pérdidas de flujo.

A continuación, te explicaré paso a paso cómo calcular el coeficiente de acoplamiento. Usaremos las inductancias del primario, del secundario, y la inductancia mutua.

Paso 1: Determinar las inductancias

Primero, necesitas conocer las inductancias del devanado primario (L1), del devanado secundario (L2) y la inductancia mutua (M). Estas pueden ser dadas directamente en el problema o medidas experimentalmente.

Por ejemplo, supongamos que tienes: L1 = 10 mH, L2 = 40 mH, y M = 15 mH.

Recuerda que la unidad de inductancia es el Henrio (H), aunque es común encontrarlas en miliHenrios (mH) o microHenrios (µH).

Paso 2: Aplicar la fórmula del coeficiente de acoplamiento

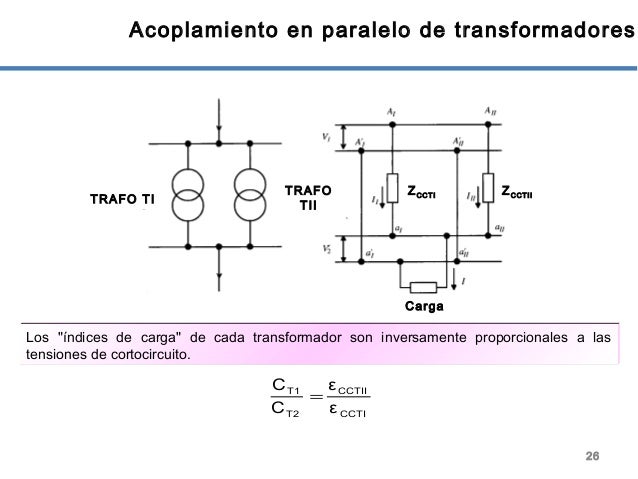

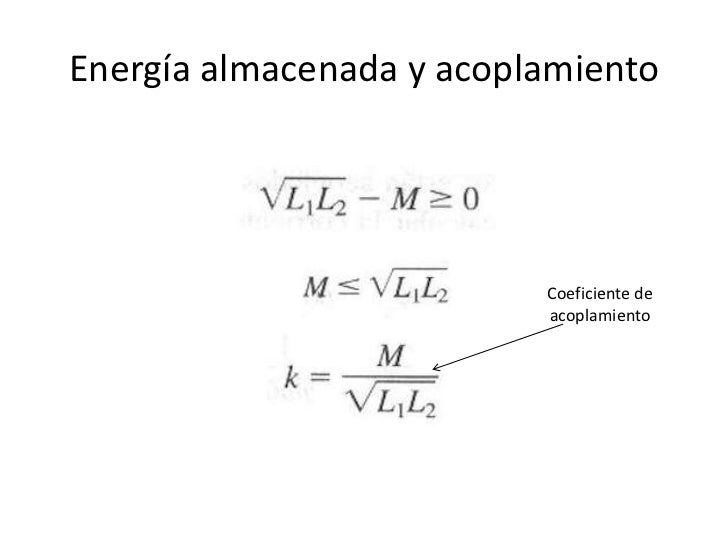

La fórmula para calcular el coeficiente de acoplamiento (k) es la siguiente: k = M / √(L1 * L2)

Esta fórmula relaciona la inductancia mutua con las inductancias individuales de los devanados primario y secundario.

Paso 3: Sustituir los valores en la fórmula

Ahora, sustituimos los valores de L1, L2, y M que obtuvimos en el paso 1 en la fórmula del paso 2.

Usando el ejemplo anterior, tendríamos: k = 15 mH / √(10 mH * 40 mH)

Paso 4: Realizar el cálculo

A continuación, realizamos la operación matemática para obtener el valor de k. Primero, multiplicamos las inductancias dentro de la raíz cuadrada: 10 mH * 40 mH = 400 mH2

Luego, calculamos la raíz cuadrada: √(400 mH2) = 20 mH

Finalmente, dividimos la inductancia mutua por el resultado de la raíz cuadrada: k = 15 mH / 20 mH = 0.75

Paso 5: Interpretar el resultado

El valor de k que obtuvimos es 0.75. Esto significa que el 75% del flujo magnético producido por el devanado primario enlaza el devanado secundario.

Un valor de k cercano a 1 indica un acoplamiento fuerte, mientras que un valor cercano a 0 indica un acoplamiento débil. El valor de k nunca puede ser mayor que 1.

Por ejemplo, si k = 0.95, el transformador tiene un acoplamiento muy bueno. Si k = 0.2, el acoplamiento es bastante pobre y se podrían considerar mejoras en el diseño del transformador.

Ejemplo adicional

Supongamos que tienes: L1 = 5 mH, L2 = 20 mH, y M = 8 mH. Siguiendo los pasos anteriores:

k = M / √(L1 * L2) = 8 mH / √(5 mH * 20 mH) = 8 mH / √(100 mH2) = 8 mH / 10 mH = 0.8

En este caso, el coeficiente de acoplamiento es 0.8.
