Campo Magnético Producido Por Un Solenoide O Bobina
Un solenoide, también conocido como bobina, es un componente fundamental en electromagnetismo. Entender el campo magnético que produce es crucial para muchas aplicaciones tecnológicas. Aquí exploraremos este concepto paso a paso.
¿Qué es un Solenoide?

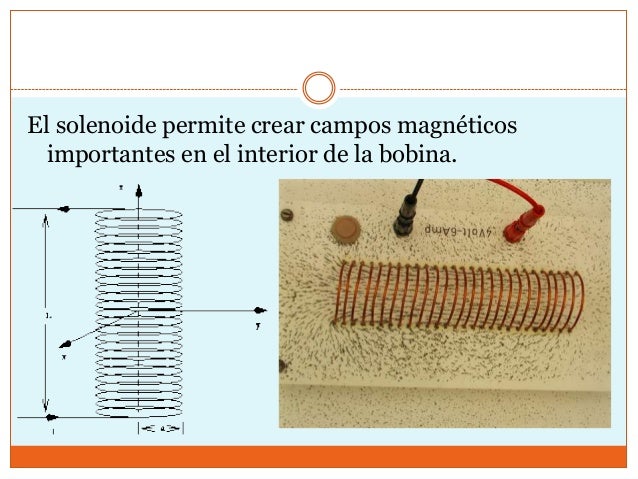

Un solenoide es simplemente un alambre enrollado en forma de hélice. Imagina un resorte hecho de cable conductor. Cuando una corriente eléctrica fluye a través de este alambre enrollado, se genera un campo magnético. La forma de la bobina es importante para concentrar y dirigir el campo.
Existen solenoides con diferentes formas. Pueden ser cilíndricos, toroidales o incluso planos. La forma influye en la distribución del campo magnético.
El Campo Magnético Producido
Al pasar corriente por el solenoide, cada espira (vuelta del alambre) crea un campo magnético. Estos campos individuales se suman. Se crea un campo magnético mucho más fuerte en el interior del solenoide. Este campo es aproximadamente uniforme en el centro de un solenoide largo.
El campo magnético se asemeja al de una barra imantada. Tiene un polo norte y un polo sur. Las líneas de campo magnético salen por un polo y entran por el otro, formando bucles cerrados. La dirección del campo depende de la dirección de la corriente.
Factores que Afectan la Intensidad del Campo Magnético
Varios factores determinan la fuerza del campo magnético dentro de un solenoide. Estos son principalmente la corriente eléctrica, el número de espiras y la longitud del solenoide.
Corriente (I): Cuanto mayor sea la corriente que fluye a través del solenoide, más fuerte será el campo magnético. La intensidad del campo es directamente proporcional a la corriente.
Número de Espiras (N): Cuantas más espiras tenga el solenoide, mayor será la concentración del campo magnético. Cada espira contribuye al campo total.
Longitud del Solenoide (L): Para una misma cantidad de espiras, un solenoide más largo tendrá un campo magnético más débil en su centro que uno más corto. La densidad de espiras es importante.
Material del Núcleo: Introducir un material ferromagnético (como el hierro) dentro del solenoide aumenta significativamente el campo magnético. El material se magnetiza y amplifica el campo existente.
La Fórmula del Campo Magnético en un Solenoide Ideal
En un solenoide ideal (infinitamente largo y con espiras muy juntas), la magnitud del campo magnético (B) en el interior se calcula mediante la siguiente fórmula: B = μ₀ * n * I
Donde:
- B es la magnitud del campo magnético (en Teslas).
- μ₀ es la permeabilidad magnética del vacío (una constante).
- n es la densidad de espiras (número de espiras por unidad de longitud, N/L).
- I es la corriente (en Amperes).
Esta fórmula es una aproximación útil. En solenoides reales, el campo puede variar ligeramente, especialmente cerca de los extremos.
Aplicaciones Prácticas
Los solenoides tienen una amplia gama de aplicaciones. Se usan en dispositivos electromecánicos y electrónicos.
Relés: Un relé utiliza un solenoide para activar o desactivar un circuito. Cuando se aplica corriente al solenoide, el campo magnético atrae un interruptor mecánico.
Electroválvulas: Controlan el flujo de fluidos o gases. El solenoide abre o cierra la válvula. Se usan en sistemas de riego, lavadoras y sistemas de control industrial.
Motores Eléctricos: Son una parte esencial de muchos motores. Interactúan con otros campos magnéticos para generar movimiento.
Imagen por Resonancia Magnética (IRM): Se utilizan solenoides grandes y potentes para generar los campos magnéticos necesarios para obtener imágenes del interior del cuerpo humano.
En resumen, el campo magnético producido por un solenoide es un fenómeno fundamental con numerosas aplicaciones prácticas. Entender cómo funciona un solenoide es clave para comprender muchos dispositivos y tecnologías que nos rodean.
