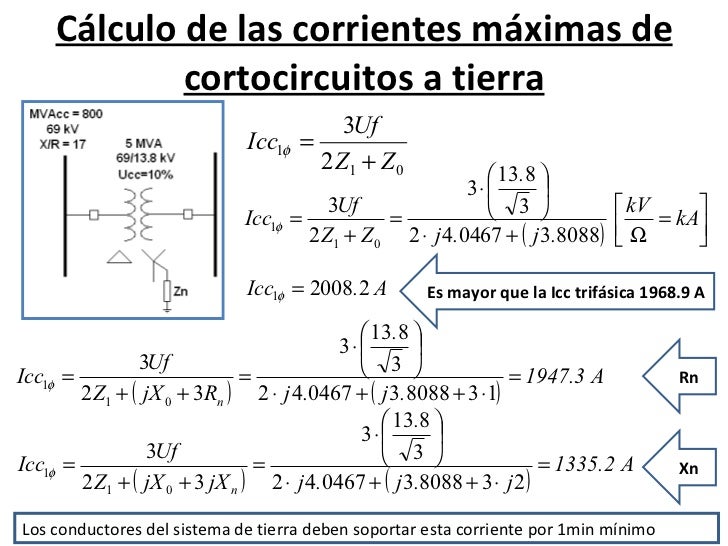

Calculo Corriente De Falla A Tierra
El Cálculo de Corriente de Falla a Tierra es esencial para proteger equipos y personas de cortocircuitos peligrosos. Se refiere a la corriente que fluye a través de la tierra cuando un conductor con corriente entra en contacto directo con una superficie conectada a tierra, como la carcasa de un motor o la estructura de un panel eléctrico. Entender este cálculo ayuda a dimensionar correctamente los dispositivos de protección, como los interruptores diferenciales (GFCI) y los relés de falla a tierra, garantizando una interrupción rápida del circuito y minimizando los daños.
Cálculo Paso a Paso
- 1. Identifica la Fuente de Alimentación: Determina el voltaje del sistema (V) y la impedancia de la fuente (Zs). La impedancia de la fuente es crucial, ya que limita la cantidad de corriente que puede fluir durante una falla. Esta información se encuentra en la documentación del transformador o generador.
- 2. Calcula la Impedancia del Trayecto de Falla: Esto incluye la impedancia del conductor de fase (Zf), el conductor de retorno (Zn), y la impedancia del camino de tierra (Zg). Utiliza tablas de impedancia de cables por longitud para determinarlos. Recuerda que la longitud del cable afecta significativamente la impedancia.
- 3. Calcula la Impedancia Total del Bucle de Falla (Ztotal): Ztotal = Zs + Zf + Zn + Zg. Suma todas las impedancias calculadas anteriormente. Este es el valor clave para determinar la corriente de falla.
- 4. Calcula la Corriente de Falla a Tierra (Ig): Ig = V / Ztotal. Divide el voltaje del sistema por la impedancia total del bucle de falla. El resultado es la corriente de falla a tierra máxima esperada.
Ejemplo Sencillo
Imagina un sistema de 240V con una Zs de 0.1 ohm. El trayecto de falla tiene una Zf de 0.05 ohm, Zn de 0.05 ohm, y una Zg de 0.1 ohm. Ztotal sería 0.1 + 0.05 + 0.05 + 0.1 = 0.3 ohms. La corriente de falla Ig sería 240V / 0.3 ohms = 800 Amperes. Esta información te permite seleccionar un interruptor diferencial (GFCI) o un relé de falla a tierra capaz de interrumpir una corriente de al menos 800 Amperes.
Recuerda: Este es un cálculo simplificado. Factores como la resistencia de contacto en la falla pueden afectar la corriente real. Siempre consulta con un electricista calificado para instalaciones y cálculos críticos. La seguridad es primordial, y la selección adecuada de dispositivos de protección es esencial para prevenir accidentes.
