Arreglos De Distribucion Radiales De Baja Tension

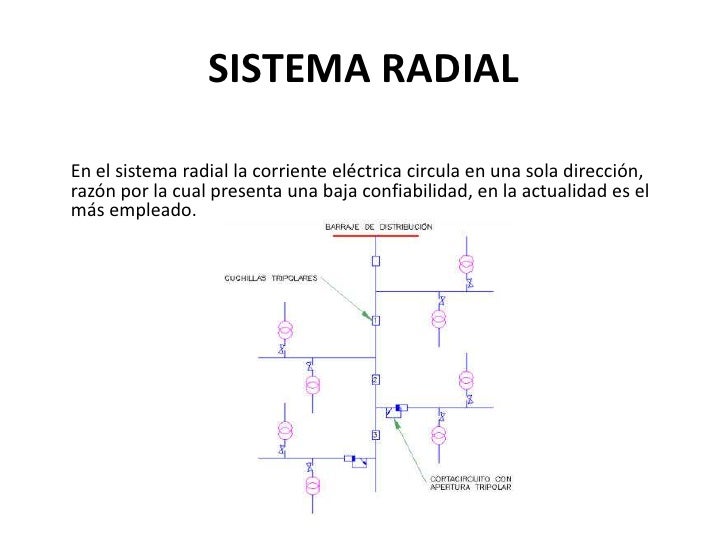

Un Arreglo de Distribución Radial de Baja Tensión es un tipo de sistema eléctrico donde la energía fluye desde una única fuente, típicamente una subestación, a través de una serie de cables (alimentadores) hasta los consumidores, siguiendo una única ruta. Piensa en un árbol: el tronco es la subestación, y las ramas son los alimentadores que llevan la electricidad a cada casa o negocio.
La idea principal es la simplicidad. La electricidad viaja en una sola dirección. Si ocurre una falla en una sección del cable, solo los clientes conectados a esa sección se verán afectados. Esto facilita la identificación y reparación de la falla. Por ejemplo, si tu vecino no tiene luz, pero tú sí, probablemente la falla esté en la rama que alimenta su casa y no la tuya.
Sin embargo, esta simplicidad también tiene una desventaja: la falta de redundancia. Si la fuente principal falla, todos los usuarios conectados a ese alimentador se quedan sin energía. Imagina que el tronco del árbol se rompe: todas las ramas mueren. Por lo tanto, la confiabilidad depende mucho de la calidad del equipo y el mantenimiento preventivo.

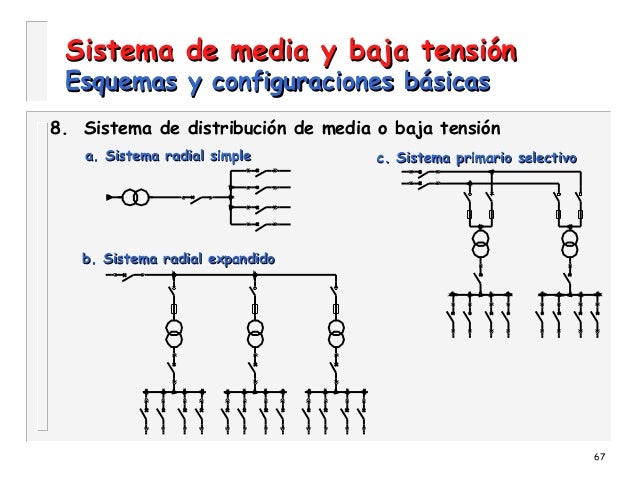

Un ejemplo común lo vemos en zonas residenciales. Cada calle suele estar alimentada por un alimentador radial que sale de un transformador de distribución. Otro ejemplo son las áreas rurales, donde la baja densidad de carga hace que este tipo de arreglo sea la opción más económica.
En la práctica, comprender cómo funciona un arreglo radial te permite entender por qué se producen los cortes de energía y cómo afectan tu hogar o negocio. Por ejemplo, si sabes que vives al final de un alimentador largo, puedes esperar fluctuaciones de voltaje más pronunciadas que alguien cerca de la subestación. Conocer la estructura del sistema eléctrico te empodera para gestionar mejor tu consumo y anticipar posibles problemas.
Recuerda, la principal ventaja es el bajo costo y la simplicidad, pero esto viene con una confiabilidad menor comparada con otros sistemas como los arreglos en anillo o malla.
